行業應用 電阻焊小知識

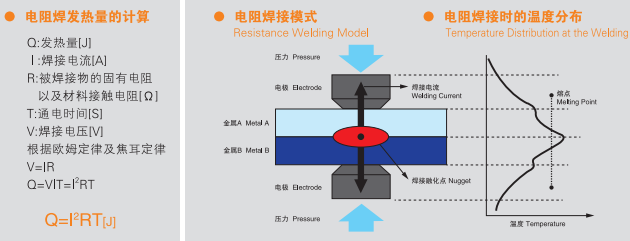

■ 電阻焊的原理及優點
電阻焊是指通過把金屬工件重疊后加上適當?shù)膲毫Σ⑹蛊渫ㄟ^(guò)大電流使焊接處發熱，最后達到把金屬工件焊接在一起的一種焊接方法。由于焊接時電壓僅為幾伏特，焊接過程比較安全。此外焊接時幾乎不產生煙光，能保持維護作業環境的干凈整潔。
電阻焊由于其焊接品質穩定，操作簡便，投入產出的性價比高，在自動化生產系統中被廣泛使用。
■ 電阻焊接機的構成和作用
電阻焊接是將被焊接物用電極挾住后，施加壓力的同時進行通電。
▄ 焊接電源：控制焊接電流的大小、時間、波形。
▄ 焊接變壓器：將電源控制的電流轉變?yōu)榇箅娏鳌?br style="margin: 0px; padding: 0px;"/>▄ 焊頭：控制壓力。
▄ 焊接電極： 對被焊接物施加壓力并通電。
▄ 次級線纜：鏈接變壓器與機頭。

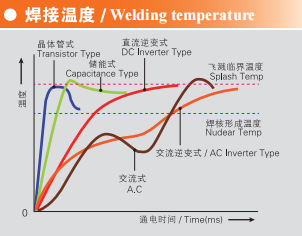

■ 各種焊接電源的特點
●交流逆變式焊接電源
具有良好的熱效率以及穩定的焊接品質是逆變式焊接電源的優點。因?yàn)榻涣鞯奶匦詷O性效應非常小，因此能獲得均等的焊接效果，是最適合熱壓焊的焊接電源。
此外，由于可以使用交流式焊接電源的變壓器，方便了升級。
※ 極性效應
不同種類的金屬間電流流過后產生焦耳熱的同時會發生吸熱放熱現象，因此正極與負極會產生溫度差。
極性效應會引起單側點擊磨損、焊點的不均等問題出現。??
解決方法:由于此問題是因?yàn)閱畏较虻闹绷麟妼?dǎo)致，所以可以通過使用交流電或者極性切換的方式解決此類問題。
●直流逆變式焊接電源
由于不存在交流式電源的電流停止時間，因此能夠持續提供熱量，有熱效率高、焊接時間短、熱影響小、抑制電力損耗等優點。通過逆變式高速回路的控制可以防止飛濺產生，穩定焊接品質，適用于超精密焊接。此外，由于變壓器體積小比較容易組建自動生產線。
●晶體管式焊接電源
通過晶體管控制電流的焊接電源，能夠抑制飛濺并適合超精密焊接。由于電流控制速度很快所以可以使用在極細線(燈絲等)的焊接，最適合地阻材質。
●交流式焊接電源
交流式焊接電源是通過控制交流電導通角的最簡單的焊接電源。熱效率相對較差，工件易產生熱影響，不適用與超精密焊接。最常用的材料是相對比較而言容易焊接的鐵系材料。

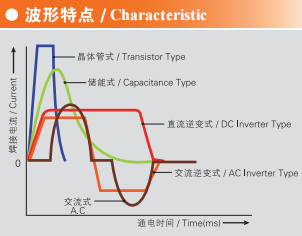

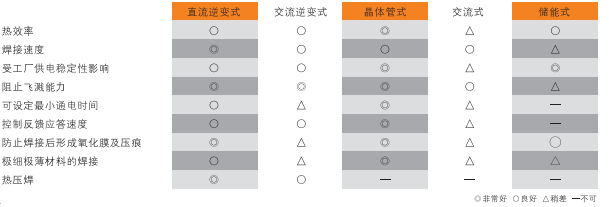

●各種焊接電源的比較

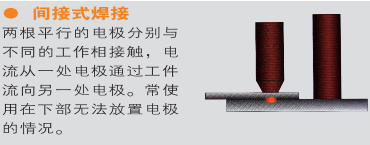

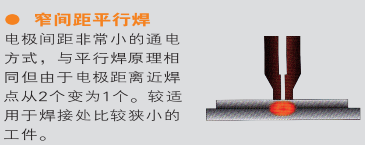

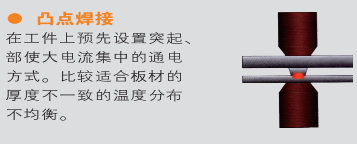

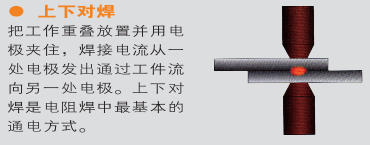

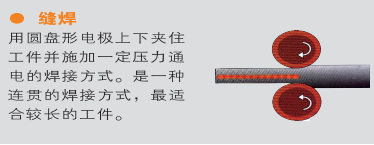

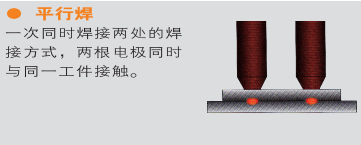

■ 焊接通電方式的種類

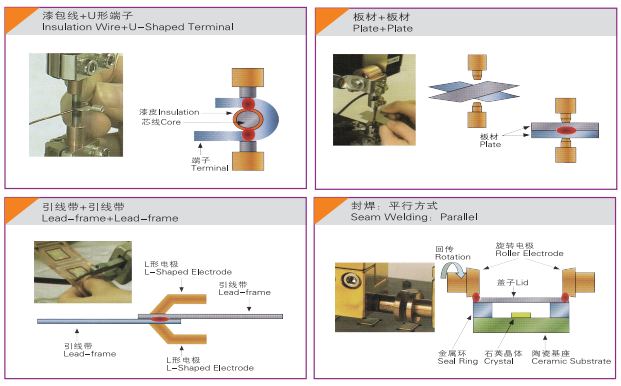

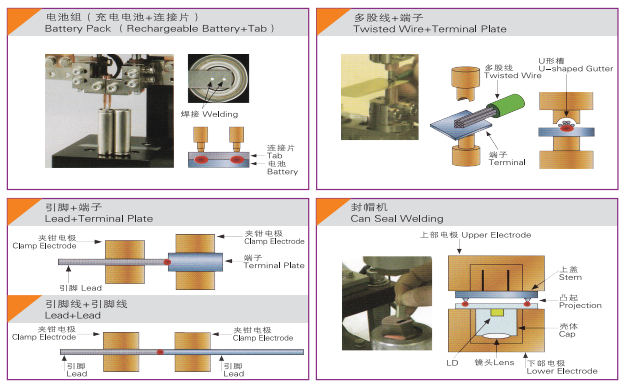

■ 漆包線焊接手法

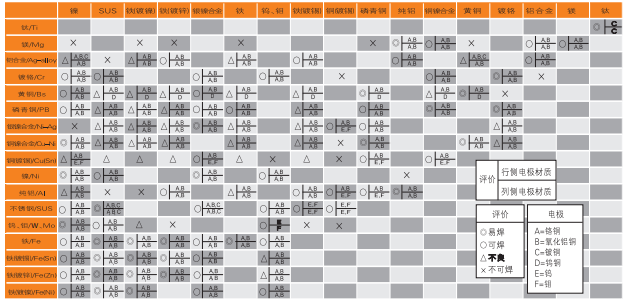

■ 材料的電阻焊接特性
