行業應用 微電弧焊小知識
■ 基本原理
微電弧點焊的場合，先將工件(被加工部件)接以正電極、焊槍接以負電極，然后向工件上施加高壓電，使工件和焊槍之間通過空氣形成電回路。隨之，輔助高電壓回路動作，導通基礎電流。此時焊槍與工件之間的電壓只要比主電源輸出電壓低，主電流就會導通，工件也因電弧熱而被瞬間加熱并熔融。
與此同時，氬氣作為保護氣體被使用。使用氬氣目的是為了防止焊接時的氧化和維持電弧放電的穩定性。有時也使用氨氣代替氬氣。
■ 基本特點
1) 非接觸式電弧焊接。可進行微小部位的無焊錫一無助焊劑的焊接 (完全無鉛化)，
對周圍環境無污染。焊后也不會發生助焊劑污垢、焊錫球現象。
2) 因?yàn)槭撬查g加熱，對周圍的熱影響很小，所以可進行局部的接合。
3) 每個焊點的處理時間通常在01秒以下，可進行高速自動化處理。
4) 可焊接細線的最小直徑為0.01mm左右。
5) 與錫焊處理相比，大幅度提高了被焊件的耐熱性，同時也大幅度降低了生產運行
成本。

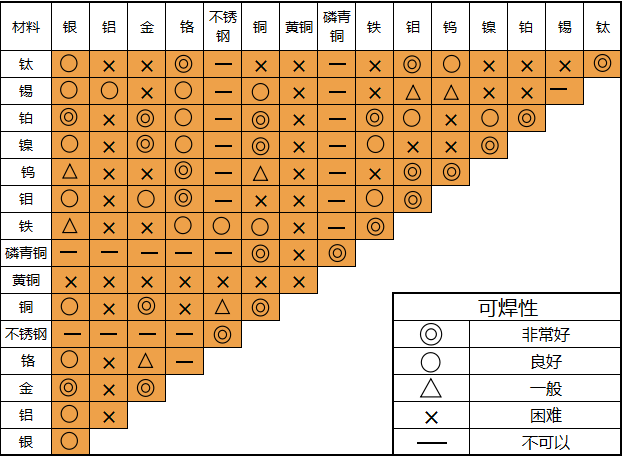

■ TIG微電弧焊材料的可焊性

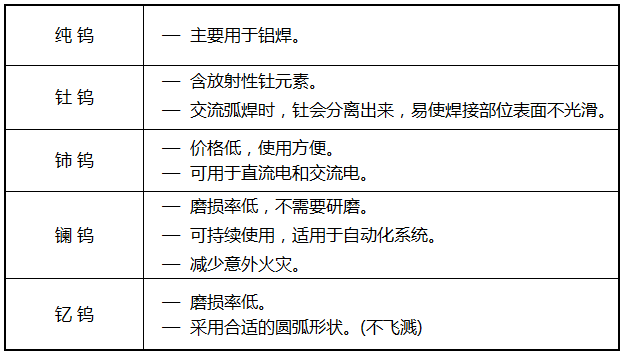

■ 鎢電極材料

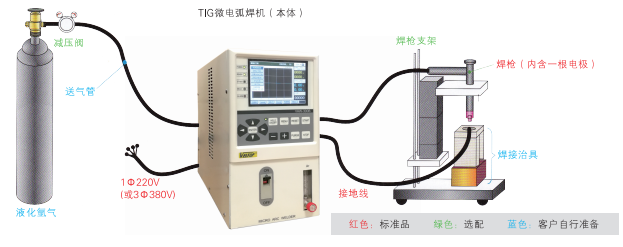

■ 焊接系統構成
■ 主要應用
微電弧點焊在以下的行業得以應用。
各種線圈末端的接合、電子部件、馬達繞線終端、馬達外殼接合、燈泡、電感線圈、小型電子變壓器、傳感器、探測器、繼電器、熱電偶、精密醫療器械、貴金屬、高熔點材料、異種金屬材料等。
在線圈末端外理的場合，最適用的端子材料為銅和磷青銅。
只要是能用焊錫處理的材料，都可以用微電弧點焊來實現焊接處理。

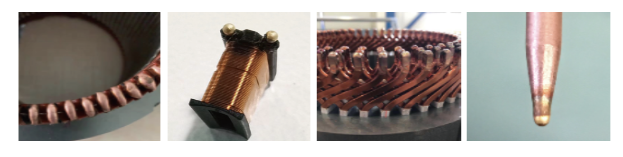

■ 焊接實例

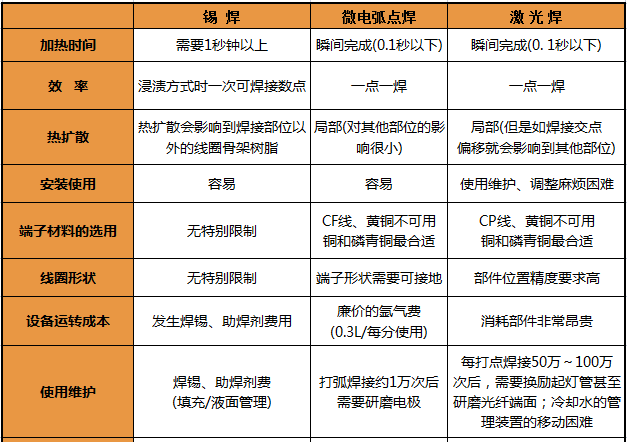

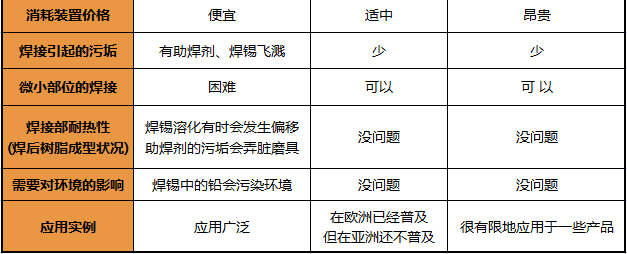

■ 微電弧點焊與焊錫和 YAG激光焊接的比較
與錫焊相比微電弧點焊對焊點以外其他部分的影響很小，不出現像錫焊時發生的熱量會擴散到焊接部以外的線圈骨架樹脂現象。而且，也沒有錫焊時必然產生的助焊劑、焊錫中的鉛等問題。而激光焊接不僅生產運行成本極高，而且對工件安裝位置的精度要求也很高;線圈末端等利用激光焊接時，線材也極易被熔斷。
